GARES SOUTERRAINE
Arrêts automatiques et sortis du convoi suivant:

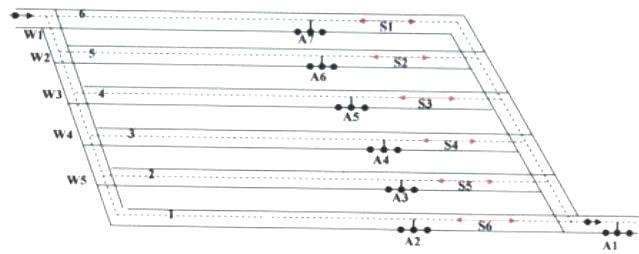

Quant un train entre en gare souterraine sur la voie 1 il s’arrête et fait partir le train de la voie 2 et changement des aiguillages.
Avec positionnement visuel ainsi de suite Quand le train de la voie 1 sort de la gare caché il actionne un contact de voie qui coupe l’alimentation des voies de la gare , un train entrant sur la dernière voie fait partir le train de la voie 1.

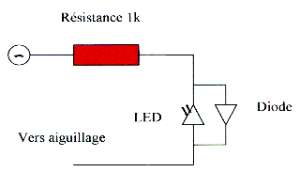

Détecteurs de présence:
Le détecteur de présence est actionné en même temps que les aiguillages
|
A1 |
A2 |
A3 |
A4 |
A5 |
A6 |
A7 |
Itinéraire |
|
S1 R |
S5 V |
S4 V |
S3 V |
S2 V |
S1 V |
S6 V |
1 |
|
S2 R |
W5 V |
W5 R |
|
|
|
|
2 |
|
S3 R |
W4 R |
W4 V |
W4 R |
|
|
|
3 |
|
S4 R |
W3 R |
|
W3 V |
W3 R |
|
|
4 |
|
S5 R |
W2 R |
|
|
W2 V |
W2 R |
|
5 |
|
S6 R |
W1 R |
|
|
|
W1 V |
W1 R |
6 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
S88 |
Detecteur de presence
Relais auto-collé
voici en photo
|
